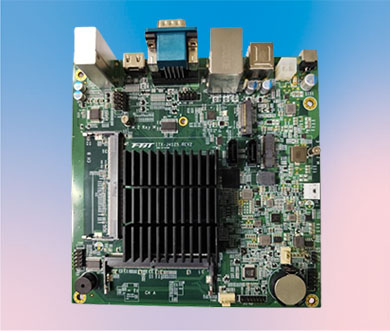

主要功能：
• 处理器：| o | 采用 Intel Gemini Lake Refresh (J4125) 四核 SoC，具备高效能和低功耗，支持 UHD 图形显示，适合处理日常计算任务和高画质显示。 |
| o | 支持高达 16GB DDR4 2400MHz So-DIMM 内存，灵活应对内存密集型应用。 | |
| o | 提供多样的存储选择，包括板载 eMMC（16GB 到 128GB）、2 个 SATA III 接口以及 1 个 M.2 PCIe x4 插槽，用于高速 SSD。 |
| o | M.2 插槽支持 SSD（PCIe x4）和 Wi-Fi（PCIe x1），便于安装高速存储和无线连接。 |
| o | 两个 Display 接口支持双独立显示，非常适合数字标牌、媒体播放器和其他视觉计算应用。 |
| o | 配备 Realtek RTL8111F 乙太网控制器，通过 RJ-45 接口提供快速稳定的网络连接。 |
| o | 可选支持硬件 TPM（Infineon 9665 TPM 2.0）或固件 TPM（Intel fTPM），确保数据完整性和加密，适用于安全应用。 |

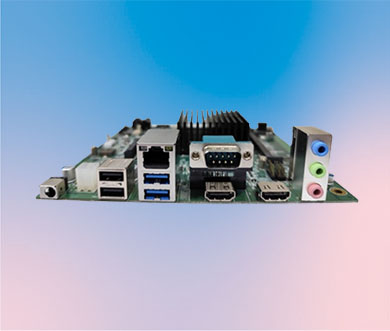

| o | 外部 I/O 包括 2 个 USB 3.0、2 个 USB 2.0、2 个 Display、1 个 RJ-45 网口和 1 个 DB9 COM 端口。 | |
| o | 内部 I/O 包括 3 个 USB 2.0 接口、RS-232、GPIO 和风扇插口。 |
| o | 内置看门狗计时器确保系统在故障时自动重置，时间间隔可调，范围为 1 秒至 255 分钟。 | |
| o | 智能风扇控制支持基于转速的冷却，提供高效且安静的运行。 |
| o | 系统支持在电源故障后自动开机，并支持实时时钟（RTC）功能，用于定时启动。 |
| o | Consumer IR（CIR）接口支持遥控操作，非常适合家庭娱乐系统。 |
该 SBC 促销套件适用于多个行业，包括：
• 数字标牌：| o | 双 Display 输出支持多个高清显示屏，适用于视频墙、信息亭和广告屏幕。 |
| o | 拥有 UHD 图形、Display 输出和 CIR 接口，用于遥控，非常适合家庭娱乐系统。 |
| o | 强大的网络功能和 TPM 支持使该套件非常适合用于工业自动化、智慧家庭或智慧城市的 IoT 闸道解决方案。 |
| o | 该板的看门狗计时器、宽温范围和 RS-232 支持，使其成为工业控制系统的理想选择。 |
| o | 小巧的尺寸、TPM 安全性和无风扇设计，适用于自助服务终端、医疗设备和 POS 终端等嵌入式系统。 |
| o | 紧凑的尺寸、低功耗和多个 I/O 选项使该 SBC 成为边缘计算的强大解决方案，可在网络边缘进行实时数据处理。 |
| System Chipset | SoC Intel Gemini Lake Refresh |
| System Memory | Two 204-pin So-DIMM DDR4 2400MHz Up to 16 GB |
| Audio | Realtek® ALC262 HD Audio |
| Ethernet | Realtek RTL8111F |
| BIOS | AMI® 64Mb SPI BIOS MX25U6435F/W25Q64JW/GD25LB64C |
| I/O Chip | ITE8659E-I/HX |
| Expansion | 1 x 2280 & 2242 M.2 M Key (SATA III /PCIe x2/x4 Signal) 1 x 2230 M.2 E Key (PCI-E x1 Signal) |
| Watchdog Timer | Reset: 1 sec. ~ 255min. and 1sec. or 1min./step |
| H/W Status Monitor | Monitoring System Temperature, Voltage, with Auto Throttling Control |
| Smart Fan Control | Yes RPM mode |
| S3 / S4 | Yes |
| TPM | Option Infineon® 9665 TPM 2.0 / Intel fTPM(firmware TPM) |
| Graphics Engine | Intel® Integrated UHD Graphic Engine |
| Display Interfaces | 2 x Display |
| Display Capability | Supports Two Independent Displays : Display 1 , Display 2 |
| Audio | 1 x Line-out, 1 x Mic-in |
| USB | 2 x USB 3.0 / 2 x USB 2.0 |
| LAN | 1 x RJ-45 |
| Display | 2 x Display |
| COM port | 1 x DB 9 |
| Adaptor-in | DC 12~19V |
| GPIO |
| USB | 3 x USB 2.0 Header |
| COM(Serial Port) | 1 x RS-232 Header |
| SATA | 2 x SATAIII |
| ATX-in | 2 x 2 Pin ATX-In Connector |
| MIO | 1 x 4 pin CPU Fan Header 1 x 4 Pin System Fan Header 1 x Front Audio Header 1 x Front Panel Header 1 x Onboard Buzzer 1 x CMOS Battery Socket 1 x LPC Header 1 x CIR 2 x USB2.0 |
| Power Type | Power Adaptor |
| Dimensions(L)x(W) | 6.7” (L) x 6.7” (W) |
| 添加时间 | 产品类别 | 型号 | 规格 | 版本 | 资料大小 | 下载 |
| 2024-12-13 | 主板 | ITX-J4125 | DPTF | v8.3.10205 | 8MB |  |
| 2024-12-13 | 主板 | ITX-J4125 | ITECIR | v5521 | 7MB | |
| 2024-12-13 | 主板 | ITX-J4125 | Realtek_LAN | v100.73 | 5MB | |
| 2024-12-13 | 主板 | ITX-J4125 | SerialIO | v30.100.1915 | 3MB | |
| 2024-12-13 | 主板 | ITX-J4125 | TXE | v4.0.48.2042 | 156MB | |
| 2024-12-13 | 主板 | ITX-J4125 | VGA | 101.2134 | 493MB | |
| 2024-12-13 | 主板 | ITX-J4125 | HD_AUDIO | R283 | 414MB | |
| 2024-12-13 | 主板 | ITX-J4125 | INF | v10.1.19376 | 5MB | |
