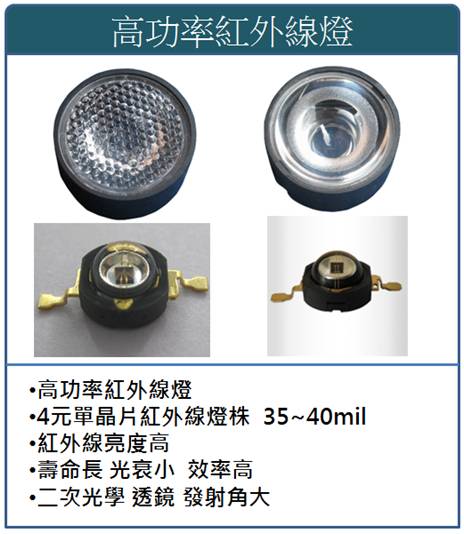

高功率紅外線LED技術
其特點如下：
1.亮度高--單一顆高功率紅外線LED的輸出約為800mW~3.6W，亮度約是常規單LED的輸出5~15mW的100多倍；
2.效率高--普通紅外LED的電光轉換效率僅為10%左右，而LED Array電光轉換效率提升為25%左右；
3.體積小--高功率紅外線LED為高度集成晶片，所以在相同亮度指標下其體積比其它紅外產品小很多；
4.光線勻--高功率紅外線LED半功率角為10°~120°，可產生(180°形狀)的發光面，解決了普通LED室內空間無法均勻照亮的“手電筒效應”；
5.壽命長--高功率紅外線LED的壽命為50,000h(有效壽命為10,000h)，比普通LED壽命為6,000h(有效壽命為1,200h)高出9倍；

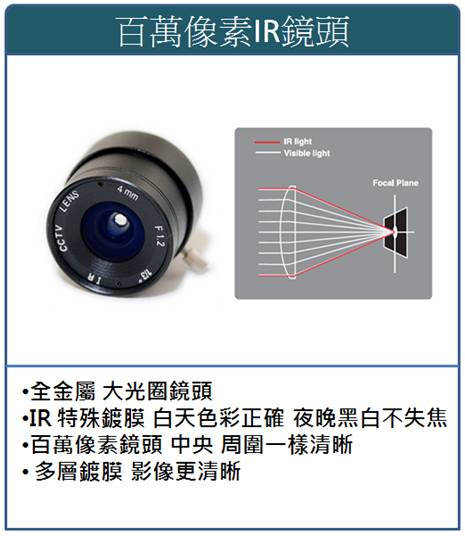

用此紅外光源，配合對感紅外較好的SONY CCD，加上可OLPF濾片和齊焦F1.2百萬像素鍍膜IR鏡頭，搭配而成的紅外攝像機，才能真正做到白天“彩色不失真”與夜晚“夜視效果清晰”兩全其美。

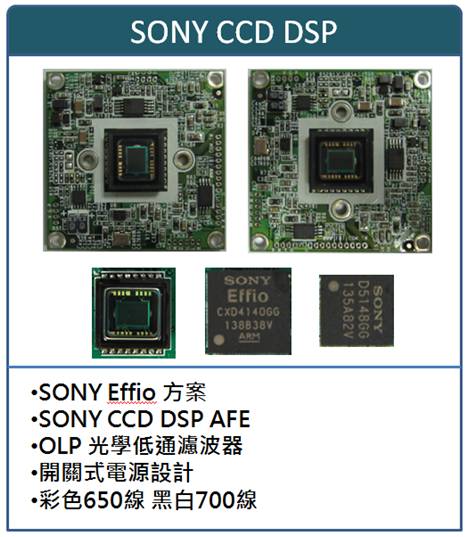

‧SONY最新960H CCD圖像感測器，Effio數位信號處理器（DSP)
‧提供高解析度畫質,超低照度,高信噪比,高穩定度,高敏感度
‧優秀色彩還原的能力，是所有CCD方案裡的最高端技術。
‧2DNR數字降噪
‧優秀的色彩還原能力

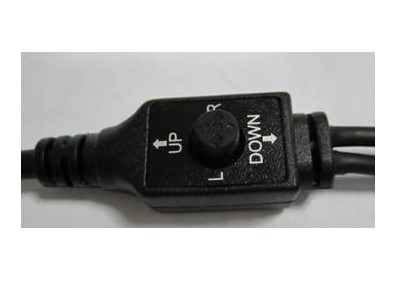

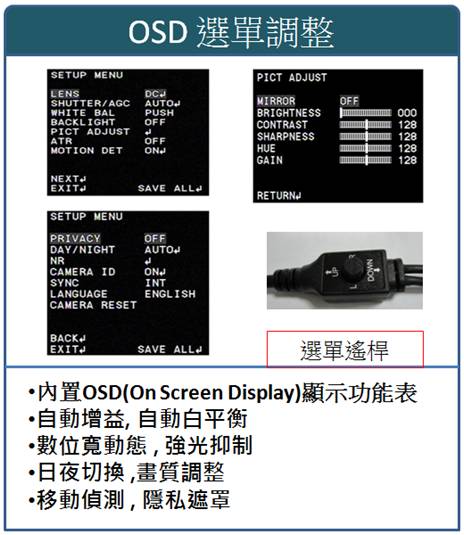

‧OSD功能表顯示功能（支援多國語言）
‧ATR自動色階適應
‧高亮度補償

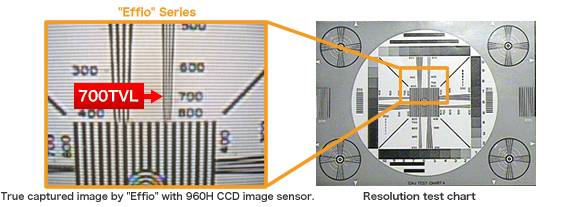

‧能達到超過650 TV Line的水準解析度，達到700 TV Line
Effio-E超高清晰度
‧配套960H CCD ，最高解析度可達到700線。
Effio-E的ATR自動色階適應
可以對圖像分區補償、提高圖像的對比度、亮度，改善圖像暗區細節和曝光過度的損失，自動調節色彩再現。
Effio-E的高亮度補償功能
對強光有很好的抑制，適合停車場車牌系統。
Effio-E的3-D NR 數位降噪功能
Effio-E的2-D NR 數位降噪功能
降低圖像在低照度時的噪點。提升圖像在低光照時的圖像效果。
Effio-E的色彩還原能力
具有更加優秀的色彩還原能力，使圖像色彩更加豐富、鮮豔、柔和、明亮。
|

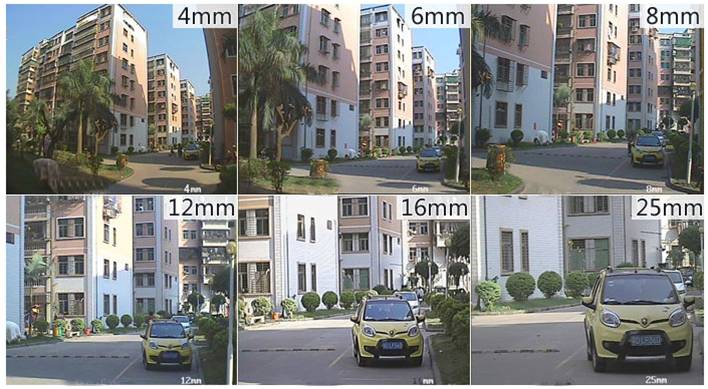

知道監控目標的長度L和目標距離攝像頭的距離H，如何選擇鏡頭的毫米數？
|
|
根據長度的一半除以距離，利用反三角函數知道視場角度，對應鏡頭的參數來選擇。
|
|
鏡頭焦距
|
左右
拍攝角度 |
上下
拍攝角度 |
距離5米3.6mm
|
距離10米 6mm
|
距離15米 8mm
|
距離20米 12mm
|
距離30米 16mm
|
|
2.8mm
|
89.9°
|
79.8°
|
13×9.8米
|
26×19.5米
|
39×29.3米
|
52×39米
|
78×58.5米
|
|
3.6mm
|
75.7 °
|
66°
|
8.5×6.4米
|
17×12.8米
|
25.5×19米
|
34×25.5米
|
51×38.3米
|
|
4mm
|
69.9 °
|
60.7°
|
8×6米
|
16×12米
|
24×18米
|
32×24米
|
48×36米
|
|
6mm
|
50.0°
|
42.6°
|
5.5×4.1米
|
11×8.3米
|
16.5×12.4米
|
22×16.5米
|
33×24.8米
|
|
8mm
|
38.5 °
|
32.6°
|
3.5×2.6米
|
7×5.3米
|
10.5×7.9米
|
14×10.5米
|
21×15.8米
|
|
12mm
|
26.2 °
|
22.1°
|
2×1.5米
|
4×3米
|
6×4.5米
|
8×6米
|
12×9米
|
|
16mm
|
19.8 °
|
16.6°
|
1.5×1.1米
|
3×2.3米
|
4.5×3.4米
|
6×4.5米
|
9×6.8米
|
|
25mm
|
10.6 °
|
8.9°
|
1.3×1米
|
2.5×1.9米
|
3.8×2.9米
|
5×3.8米
|
7.5×5.6米
|
|

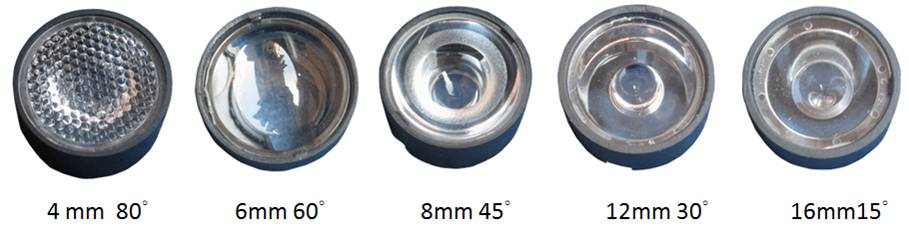

鏡頭焦距 |
搭配1/3" CCD |
需配紅外角度 |
最佳距離 |
|
2.8 mm |
89.9° |
90° |
0.5m(Min)--6.72m(Max) |
|
3.6 mm |
75.7° |
80° |
0.5m(Min)--8.64m(Max) |
|
4 mm |
69.9° |
80° |
1m(Min)--9.6m(Max) |
|
6 mm |
50.0° |
60° |
1m(Min)--14.4m(Max) |
|
8 mm |
38.5° |
45° |
2m(Min)--19.2m(Max) |
|
12 mm |
26.2° |
30° |
2m(Min)--28.8m(Max) |
|
16 mm |
19.8° |
30° |
3m(Min)--38.4m(Max) |
|
25 mm |
10.6° |
15° |
4m(Min)--60m(Max) |
|
60 mm |
5.3° |
15° |
6m(Min)--124m(Max) |
|

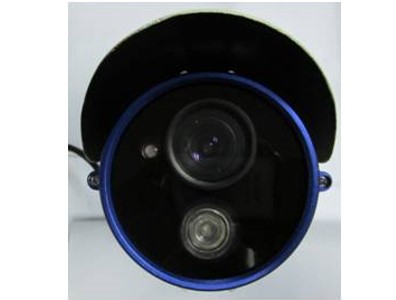

技術參數
|
||
|
品牌
|
FBT永錄科技
|
|
|
型號
|
FBT-S16501B 90砲筒型
|
|
|
材料/顏色
|
鋁合金/米白色
|
|
|
感光器件
|
SONY 1/3” 960 H CCD
|
|
|
DSP
|
SONYCXD4140GG+CXD5148GG
|
|
|
解析度
|
彩色650TVL 黑白 700TVL
|
|
|
IR 鏡頭
|
CS 接口 標配6 mm(3.6mm、4mm、6mm、8mm、12mm、16mm可選）
|
|
|
TV信號制式
|
PAL:1020H×596V有效792(H)×698(V),NTSC:1020H×508V 有效768(H)×494(V) 可選
|
|
|
最低照度
|
紅外燈白天關閉；照度低於1.0LUX自動開啟
|
|
|
日/夜模式
|
彩色 /自動(等級調整) /外部 /黑白 /排程彩轉黑（白天彩色)；紅外線啟動後為黑白
|
|
|
紅外燈
|
高功率單晶片紅外燈LED (1燈 2燈 4燈可選) 800mW~1W 1M~25M
|
|
|
逆光補償
|
固定 /自動/ HIST+EXCE / HIST+固定
|
|
|
自動增益控制
|
0.25/0.50/0.75/1.00四個等級可調節 最高達到55dB
|
|
|
電子快門速度
|
自動：1/60(50)S To 1/100，000S;手動
|
|
|
同步方式
|
內同步/自動偵測(內部/電源同步)
|
|
|
白平衡
|
室內外自動白平衡 /色溫3200°K /色溫5100°K /手動 /色滾動抑制
|
|
|
數位降噪
|
2D / 3D數位降噪 2D數字降噪（2DNR）支持0~15的16等級可調節
|
|
|
移動偵測功能
|
開/關（24×16區域)
|
|
|
隱私遮蔽功能
|
開/關（8個可編輯區域，馬賽克遮蔽)
|
|
|
OSD
|
英文/日文/德文/法文/俄文/葡萄牙文/西班牙文/簡體中文
|
|
|
信噪比
|
大於48dB AGC(off)
|
|
|
伽瑪校正
|
>0.45
|
|
|

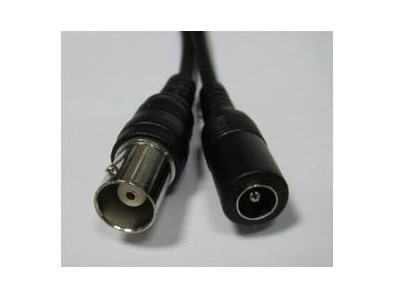

視頻輸出
|
1.0Vp-p75Ω(BNC)
|
|
|
使用電源
|
DC12V±10% /1000mA
|
|
|

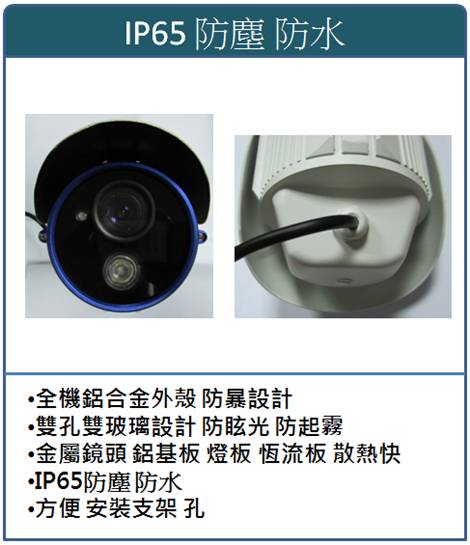

防水等級
|
IP65
|
|
|
工作溫度
|
溫度 -5°C to +45°C工作濕度 20 to 80 %
|
|
|
尺寸
|
L260mmXOD 100mm
|
|
|
重量
|
760g
|
|
|
產品清單
|
||
|
型號
|
FBT-S16501B
|
|
|
名稱
|
監控攝像機
|
|
|
數量
|
1個
|
|
|
備註
|
默認發6mm鏡頭，不含電源、不含支架。
|
|
