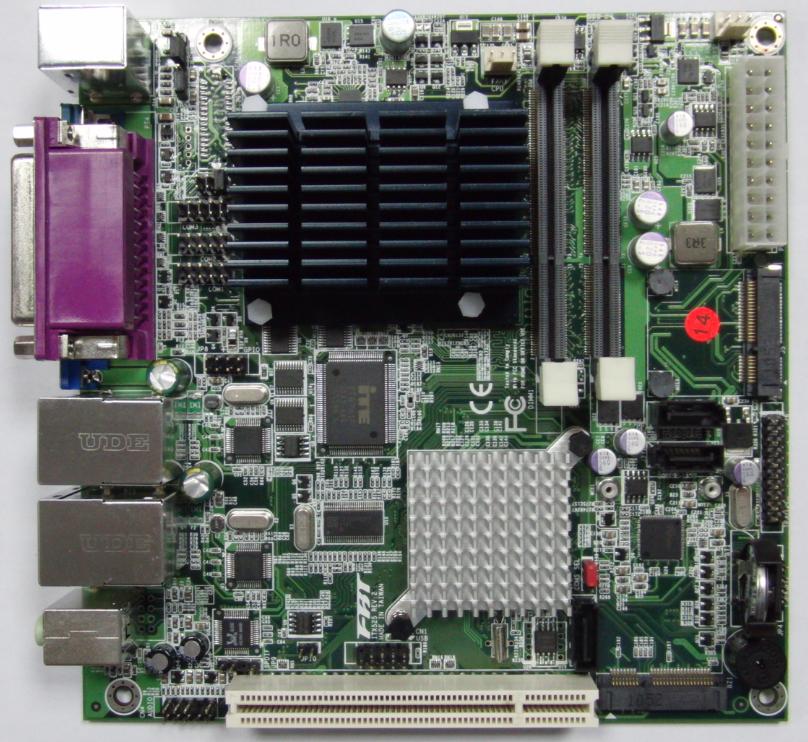

FBT-D525淩動mini ITX主機板 Giga雙網卡, RAID 控制器,4個 COM,1個 mSATA , 1個 Mini PCI-E
•淩動mini ITX主機板FBT-D525板載集成Intel Atom D525雙核處理器(1.8GHz, 1M緩存)
•板載ITE8781, 偵測CPU風扇，系統風扇，電壓，溫度等
• 2個DDR3 SODIMM記憶體插槽,最大至4GB
• 集成Intel GMA 3150顯示晶片，內置18位LVDS擴展排針(選配)
•Raid Controller 2*SATA II
• 8* USB 2.0, 4 *COM, （4個COM的第9pin均支援5V 12V電壓選擇）
• 1*Mini-PCIE(支援無線WiFi)
• 1*mSATA（可支援SSD）
• 2*RJ45 RTL8111DL 100~1000M自我調整網卡 ，支援PXE無盤啟動
• 支持斷電開機和定時開機（無人職守）
• 支援智能風扇 溫控
• 全機電源採用固態電容
應用描述 :
迷你PC主機板，工控主機板，POS主機板，VOD主機板，機上盒主機板，車載主機板，廣告機主機板，AOI主機板，排隊機主機板，ATM主機板，遊戲機主機板。
|
中央處理器
|
支援Intel Atom雙核D525處理器(45nm, 1.80GHz, 1MB二級緩存)
|
|
|
|
晶片組
|
採用INTEL Atom D525 + NM10高速晶片組
|
|
|
|
顯卡
|
內建Intel GMA 3150顯卡（共用記憶體128/224MB)
|
|
|
|
記憶體
|
2*200針單通道DDR3 1333/800/667記憶體, 最大支援4GB
|
|
|
|
擴充插槽
|
1*PCIEx1插槽, 可接無線WIFI
|
|
|
|
1*MINISATA(可接SSD硬碟)
|
|
||
|
存儲功能
|
RAID controller 2*Serial ATA2 3Gb/s控制器 NM10 1*Serial ATA2
|
|
|
|
音訊功能
|
Realtek ALC662 6聲道高保真音訊
|
|
|
|
|
|||
|
網路功能
|
2*RTL8111DL千兆網卡
|
|
|
|
支援網路喚醒
|
|
||
|
|
|||
|

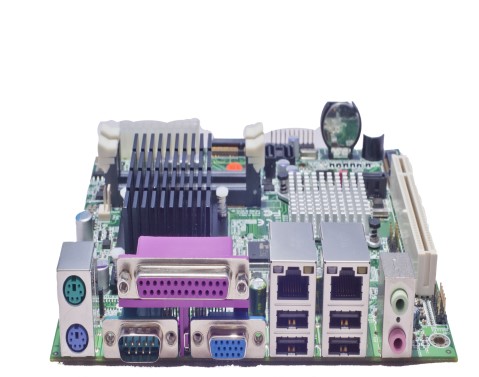

背板I/O介面
|
1*PS/2 滑鼠& , 1 * 鍵盤連接器
|
|
|
|
1*LPT介面
|
|
||
|
1*VGA介面
|
|
||
|
4*USB 2.0/1.1介面（可支援4個USB設備）
|
|
||
|
2*RJ-45網線介面
|
|
||
|
1*音訊I/O介面(Line Out)綠色介面
|
|
||
|
1*音訊I/O介面(Mic 紅色介面)
|
|
||
|
1*COM介面
|
|
||
|
內置I/O介面
|
|
||
|
|
|||
|
2*風扇連接器;
|
|
||
|
3* RS232 連接器
|
|
||
|
|
|||
|
2*15p 單18BIT LVDS介面
|
|
||
|
2*USB 2.0介面（可支援2個USB設備）
|
|
||
|
1*GPIO介面
|
|
||
|
1*4功放介面，可直接插喇叭輸出
|
|
||
|
1*音訊接頭（2*5抽8）
|
|
||
|
|
|||
|
BIOS
|
AMI 8MB DPI Flash ROM
|
|
|
|
|
|||
|
其它應用
|
ATM, 自動化, 醫療設備, 安全領域, 網路, POS, General Application, 遊戲機, 運輸行業
|
|
|
|
產品尺寸
|
Mini ITX Form Factor(17cmx17cm)
|
|
|
|
|
|
||
|
型號：
|
FBT-D525
|
||
|
支援記憶體：
|
DDR3
|
||
|
主機板板型：
|
Mini-ITX
|
||
|
主晶片組：
|
Intel NM10
|
||
|
集成顯卡：
|
有集成顯卡
|
||
大小尺寸：170mm x 170mm
溫度: Operating Temperature: 0°C~60°C (32°F~140°F)
Storage Temperature: -20°C~80°C (-68°F~176°F)
Relative Humidity: 10%~90% (non-condensing)
用於軍工，電信，電力，教育儀器、自動化設備等。
